在電子產品生產中，PCB是核心的組成部分，其層數設計直接關系到產品的性能和加工效率。而SMT作為現代電子組裝的主流工藝，PCB板層數對其加工也產生了深遠影響。
一、PCB板層數的基本概念
PCB根據層數可分為以下幾類：
1. 單面板：只有一層導電銅箔，適用于簡單電路，如家電遙控器。
2. 雙面板：兩面都有導電層，可以實現更復雜的電路設計，廣泛應用于中端電子產品。
3. 多層板：通常指四層或以上，內部含有多層導電銅箔，適用于復雜電路、高性能設備，如智能手機和工業設備。
多層PCB通過內層和外層的設計，可以實現更高的電路密度和更優的性能，但也帶來了加工難度和成本的提升。

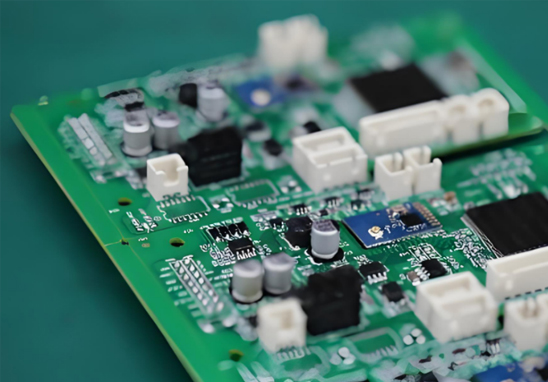

二、PCB板層數對SMT加工的影響
1. 生產難度與工藝要求
隨著PCB層數的增加，其生產難度呈指數級增長：
- 對平整度的要求更高：多層PCB容易因疊加工藝導致板材翹曲，從而影響SMT設備貼裝的精準性。
- 焊盤設計更復雜：多層PCB中，電氣層與地層的布線更為密集，焊盤尺寸的設計需兼顧電氣性能與加工可行性。
- 回流焊溫度管理更困難：層數越多，PCB的熱容量越大，回流焊過程中需要精確控制溫度曲線，以防止焊接缺陷。
2. 組裝密度的提升
多層PCB支持更高的組裝密度，尤其是在空間有限的高端電子產品中，如智能手表和無人機。SMT貼裝技術與多層PCB的結合，能夠?qū)⒏嘣稍谟邢蘅臻g內，從而實現小型化和高功能性。
3. 散熱性能的優化
層數的增加可以通過專用的散熱層設計改善散熱性能。然而，這也對SMT加工提出了更高要求：
- 熱管理設計復雜化：散熱銅箔的厚度增加可能影響焊接時的溫度均勻性。
- 熱傳導元件的可靠性：大功率元件的焊接需要特殊工藝，避免因熱量分布不均導致焊接不牢。
4. 成本與效率的權衡
PCB層數越多，加工成本和時間投入越高：
- 原材料成本增加：多層PCB需要更高質量的基材和疊加工藝。
- 加工工序復雜：從鉆孔、壓合到電鍍，工藝環節的復雜度都會影響加工周期。
- 貼裝效率下降：層數較多的PCB通常伴隨更高的元件密度和更復雜的貼裝程序，對SMT設備精度和編程提出更高要求。
三、深圳宏力捷電子的SMT貼片加工服務優勢
作為一家擁有20余年經驗的PCBA代工廠，深圳宏力捷電子深諳PCB層數對SMT加工的影響，并以專業的技術與服務為客戶提供一站式解決方案：
1. 強大的技術能力
- 先進設備：配備高速貼片機和高精度回流焊爐，滿足多層PCB的高精度加工需求。
- 優化溫控管理：針對多層PCB的散熱特性，定制專屬溫度曲線，確保焊接質量。
2. 全流程質量控制
- 自動光學檢測（AOI）：快速識別貼裝缺陷，確保每一塊板都符合質量要求。
- 嚴格的平整度管理：采用先進工藝確保多層PCB的平整性，為高效貼裝提供保障。
3. 成本與效率兼顧
我們深知客戶在追求高質量的同時對成本的關注，因此在保持優質加工服務的同時，通過規模化生產和流程優化，最大限度地降低客戶成本。
四、結語
PCB板層數對SMT加工有著重要影響，從生產難度、組裝密度到散熱性能和成本，層數的選擇需要根據產品需求進行綜合考量。作為專業的PCBA代工廠，深圳宏力捷電子憑借豐富的行業經驗與技術優勢，為客戶提供高效、高質量的SMT加工服務。不論是簡單的單面板還是復雜的多層板，我們都能為您提供最佳解決方案，助力您的產品搶占市場先機。
