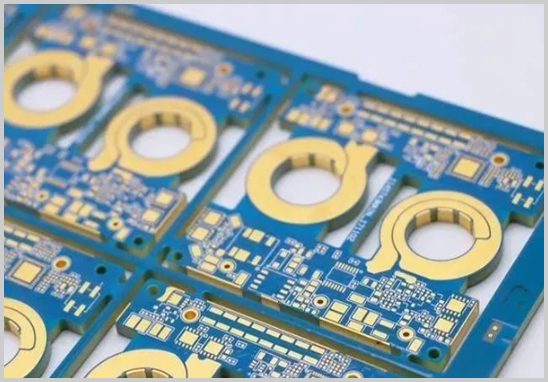

厚銅PCB設計是現代電子產品設計中不可或缺的一環。厚銅PCB可以提供更好的導電性能和散熱能力，適用于高功率和高頻率電路的應用。然而，要保障PCB的性能和穩定性，設計過程中需注意一些關鍵事項。
深圳宏力捷電子是一家專業從事電子產品電路板設計（layout布線設計）的PCB設計公司，主要承接多層、高密度的PCB設計畫板及電路板設計打樣業務。接下來為大家介紹厚銅PCB設計注意事項。
首先，選擇合適的厚度。厚銅PCB通常指的是銅箔厚度大于1oz的PCB板。常用的厚度有2oz、3oz、4oz等，其導熱和導電性能比標準1oz銅箔更好。在選擇厚度時，需根據實際應用需求和負載電流來決定，避免過度設計或不足的情況發生。
其次，考慮導熱問題。由于厚銅PCB具有較好的導熱性能，應合理設計散熱方式，確保電路板的溫度在可控范圍內?？梢酝ㄟ^(guò)增加散熱鋪銅或設計散熱孔來提高散熱效果。此外，將高功率器件降溫片與PCB板進行緊密接觸，以提高導熱效果。
第三，保持良好的接地和屏蔽。良好的接地設計是保障信號完整性的重要因素。對于厚銅PCB來說，接地電路應設計在足夠大的銅面區域上，以降低接地電阻并減少電磁干擾。當PCB中存在高頻信號時，還需增加合適的屏蔽措施，以防止信號串?dāng)_和干擾。
此外，處理好受熱和膨脹問題也很重要。由于厚銅PCB的導熱能力強，器件和焊點可能會受到不均勻的熱量傳遞，導致溫度梯度較大，進而引起PCB的膨脹和變形。因此，設計時需留有足夠的空間，合理布局器件和焊點，考慮溫度對PCB的影響。
最后，檢查和測試是不可或缺的步驟。在PCB設計完成后，進行全面的檢查和測試，以確保無短路、斷路、過度加熱等問題。利用專業的PCB設計軟件進行電氣檢查和尺寸校驗，并進行實際的電路板樣品測試，以驗證設計的可行性和穩定性。
綜上所述，厚銅PCB設計的注意事項包括選擇合適的厚度、合理處理導熱、良好的接地和屏蔽、解決受熱和膨脹問題，以及進行全面的檢查和測試。只有在這些方面都做到位，才能保障PCB的性能和穩定性，滿足現代電子產品對高功率和高頻率電路的要求。
